HBM이 뭐길래? AI 반도체를 움직이는 고성능 메모리 쉽게 이해하기

AI 시대 HBM이 왜 중요한지 쉽게 정리했습니다. HBM 뜻, 구조, AI 반도체와의 관계, 세대별 차이까지 차근차근 살펴봅니다.

요즘 반도체 뉴스를 보다 보면 HBM이라는 단어가 정말 자주 나옵니다. 삼성전자, SK hynix, Micron 같은 메모리 회사뿐 아니라 NVIDIA, AMD 같은 AI 반도체 회사 이야기에도 빠지지 않습니다. 예전에는 반도체 뉴스라고 하면 스마트폰용 메모리, PC용 D램, 서버용 SSD 정도가 익숙했는데, 이제는 AI 데이터센터가 커지면서 HBM이 시장의 중심 단어로 올라왔습니다.

그렇다면 HBM은 대체 뭘까요? 이름부터 풀어보면 High Bandwidth Memory, 즉 고대역폭 메모리입니다. 여기서 대역폭은 쉽게 말해 “데이터가 지나가는 도로의 폭”이라고 생각하시면 됩니다. 자동차가 한 차선 도로보다 10차선 도로에서 더 많이 움직일 수 있듯이, AI 연산에서도 데이터를 한꺼번에 많이 옮길 수 있어야 GPU가 제 성능을 냅니다.

AI 시대에는 계산을 잘하는 칩만 있어서는 부족합니다. GPU가 아무리 빠르게 계산할 수 있어도, 필요한 데이터를 제때 가져오지 못하면 성능이 막힙니다. 이 현상을 흔히 메모리 병목이라고 부릅니다. HBM은 바로 이 병목을 줄이기 위해 등장한 고성능 메모리입니다. 특히 생성형 AI, 대규모 언어모델, 고성능 컴퓨팅, 슈퍼컴퓨터, 데이터센터 서버처럼 엄청난 데이터를 반복해서 읽고 쓰는 분야에서 중요해졌습니다.

1. HBM이 뭐길래 AI 시대의 핵심이 됐을까요?

1-1. HBM 뜻을 쉬운 예시로 이해해보겠습니다

HBM을 이해하려면 먼저 기존 메모리와의 차이를 떠올려보면 좋습니다. 일반적인 D램은 여러 칩이 기판 위에 옆으로 배치되는 방식에 가깝습니다. 반면 HBM은 D램 칩을 위로 여러 장 쌓고, 아주 짧고 넓은 통로로 GPU와 연결합니다. 아파트를 옆으로 길게 짓는 대신 위로 높게 쌓고, 엘리베이터를 아주 많이 설치해 사람을 빠르게 이동시키는 모습과 비슷합니다.

이때 핵심이 되는 기술이 TSV입니다. TSV는 Through Silicon Via의 줄임말로, 반도체 칩을 수직으로 관통하는 미세한 전기 통로입니다. 쉽게 말하면 위층과 아래층을 연결하는 아주 작은 엘리베이터 통로입니다. D램 칩을 여러 층으로 쌓아도 서로 빠르게 데이터를 주고받을 수 있게 해주는 기술입니다.

또 하나 중요한 개념은 인터포저입니다. 인터포저는 GPU와 HBM을 아주 가깝게 연결해주는 얇은 연결판이라고 보시면 됩니다. 기존 메모리는 칩과 메모리 사이의 거리가 상대적으로 멀었다면, HBM은 GPU 바로 옆에 붙어 있는 고속 창고에 가깝습니다. 그래서 필요한 데이터를 빠르게 꺼내 쓸 수 있습니다.

CPU GPU NPU: 3대 프로세서 차이점 완벽 정리

핵심만 먼저 정리하면 이렇습니다.

  • HBM: D램을 여러 층으로 쌓아 만든 고대역폭 메모리입니다.
  • 대역폭: 데이터를 한 번에 얼마나 많이 옮길 수 있는지를 뜻합니다.
  • TSV: 쌓아 올린 D램 칩을 수직으로 연결하는 미세 통로입니다.
  • AI와의 관계: AI 모델이 다루는 데이터를 빠르게 공급해 GPU 성능을 살리는 역할을 합니다.

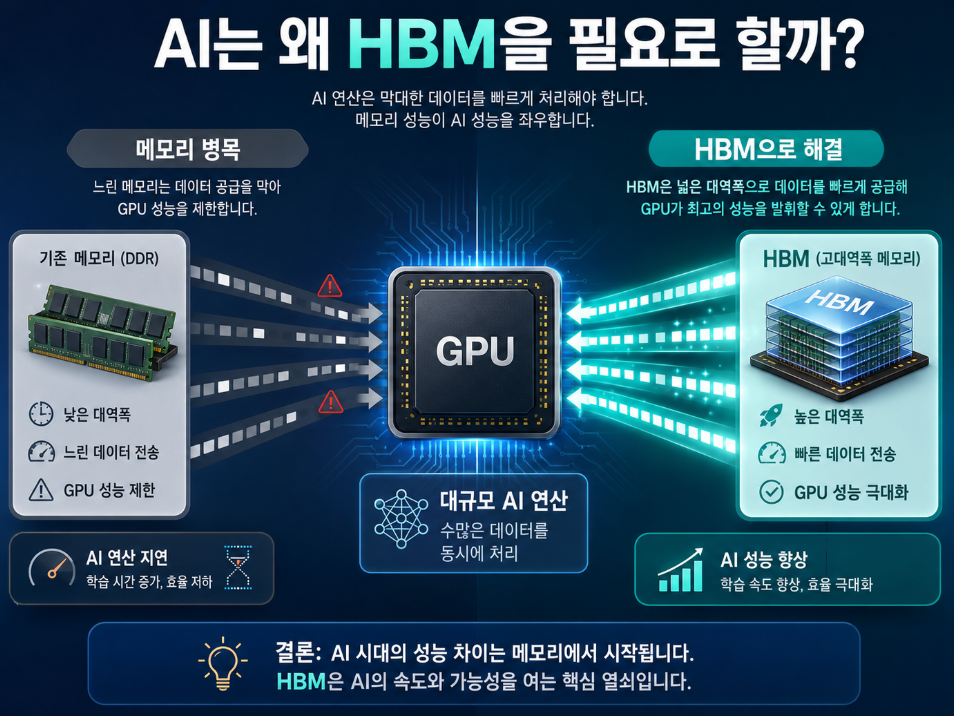

1-2. AI는 왜 HBM을 필요로 할까요?

AI 모델은 단순한 계산기처럼 숫자 몇 개만 처리하지 않습니다. 예를 들어 대규모 언어모델은 수십억 개에서 수천억 개 이상의 파라미터를 바탕으로 문장을 이해하고 답변을 만듭니다. 여기서 파라미터는 AI가 학습한 지식의 숫자값이라고 생각하시면 됩니다. 모델이 커질수록 이 숫자값을 저장하고 읽어오는 일이 많아집니다.

GPU는 계산을 담당하는 엔진입니다. 그런데 엔진이 아무리 좋아도 연료가 늦게 들어오면 속도를 낼 수 없습니다. AI 연산에서 그 연료가 바로 데이터이고, 그 데이터를 빠르게 공급하는 장치가 HBM입니다. 그래서 최신 AI 가속기에는 일반 그래픽카드 메모리보다 훨씬 높은 대역폭을 제공하는 HBM이 붙는 경우가 많습니다.

NVIDIA의 DGX B200 같은 AI 시스템은 8개의 Blackwell GPU와 총 1,440GB GPU 메모리, 64TB/s HBM3e 대역폭을 사양으로 제시합니다. 이 수치가 의미하는 바는 간단합니다. AI 데이터센터에서는 연산 성능뿐 아니라 메모리 용량과 대역폭이 함께 커져야 한다는 것입니다. 그래서 HBM은 단순 부품이 아니라 AI 서버 성능을 좌우하는 핵심 요소로 취급됩니다.

2. HBM 구조와 세대별 차이 쉽게 보기

2-1. HBM은 왜 비싸고 만들기 어려울까요?

HBM은 성능이 좋은 만큼 만들기도 어렵습니다. 일반 D램보다 공정과 패키징 난도가 높기 때문입니다. D램 칩을 얇게 만들고, 여러 층으로 정확하게 쌓고, TSV로 연결하고, 열이 잘 빠지도록 설계해야 합니다. 여기서 조금만 틀어져도 성능, 수율, 발열 문제가 생길 수 있습니다.

수율은 만들어낸 제품 중 정상 제품이 나오는 비율을 뜻합니다. 예를 들어 100개를 만들었는데 90개가 정상이라면 수율은 90%입니다. HBM은 칩을 여러 장 쌓는 구조라 한 층에서 문제가 생겨도 전체 제품에 영향을 줄 수 있습니다. 그래서 기술력뿐 아니라 대량 생산 경험이 매우 중요합니다.

또 HBM은 GPU와 가까이 배치되는 고급 패키징이 필요합니다. 단순히 메모리 칩만 잘 만드는 것이 아니라, GPU와 함께 작동하도록 연결 구조를 설계하고 검증해야 합니다. 그래서 HBM 시장에서는 메모리 회사, 파운드리, 패키징, AI 반도체 설계사가 함께 움직입니다.

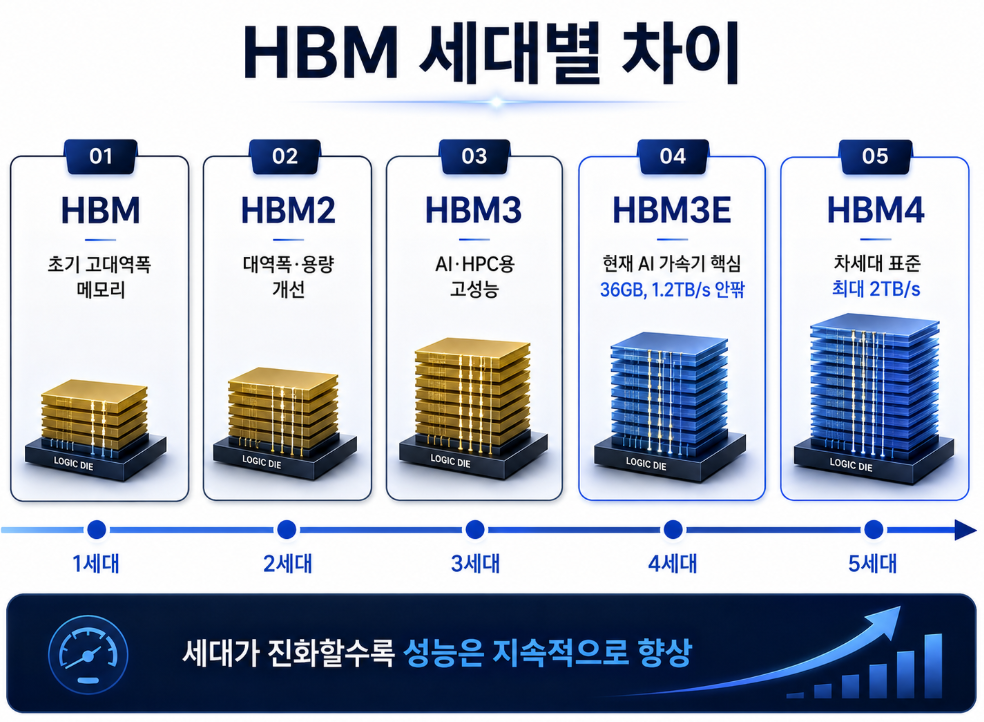

2-2. HBM 세대별 차이를 표로 보면 쉽습니다

HBM은 세대를 거치면서 용량, 속도, 대역폭이 계속 올라가고 있습니다. 특히 HBM3E와 HBM4는 AI 수요가 급증하면서 더 주목받고 있습니다. HBM4 표준은 JEDEC 기준으로 2,048-bit 인터페이스와 최대 2TB/s 대역폭을 제시하며, 제조사별 제품은 이 표준을 바탕으로 각자 성능을 끌어올리는 방향으로 개발되고 있습니다.

구분 특징 대표 수치 예시 주요 활용
HBM 초기 고대역폭 메모리 3D 적층 D램 구조 도입 고성능 그래픽, HPC
HBM2 대역폭과 용량 개선 제품별 수백 GB/s급 GPU, 서버, 가속기
HBM3 AI·HPC용 고성능 세대 이전 세대 대비 대역폭 확대 AI 학습, 슈퍼컴퓨팅
HBM3E 현재 AI 가속기 핵심 메모리 제조사별 36GB, 1.2TB/s 안팎 제품 공개 생성형 AI, 데이터센터 GPU
HBM4 차세대 AI·HPC 표준 JEDEC 기준 최대 2TB/s, 2,048-bit 인터페이스 차세대 AI 서버, 고성능 가속기

수치는 표준 또는 제조사 제품 예시 기준입니다. 실제 성능은 제품 구성, 고객사 요구, 패키징 방식, GPU 설계에 따라 달라질 수 있습니다.

제품 예시를 보면 감이 더 잘 옵니다. 삼성전자는 HBM3E 12H 제품에서 36GB 용량과 최대 1,280GB/s 대역폭을 발표했고, Micron은 HBM3E 8-high와 12-high 솔루션에서 1.2TB/s를 넘는 대역폭과 24GB·36GB 용량을 안내하고 있습니다. SK hynix는 12단 HBM3E에서 9.6Gbps 동작 속도와 36GB 용량을 강조했습니다. 즉, HBM3E는 이미 AI 서버용 고성능 메모리의 중심에 들어와 있다고 볼 수 있습니다.



3. HBM을 볼 때 꼭 알아둘 산업 포인트

3-1. HBM은 메모리 회사만의 이야기가 아닙니다

HBM은 삼성전자, SK hynix, Micron 같은 메모리 회사의 핵심 제품이지만, 실제 시장에서는 NVIDIA, AMD, 클라우드 기업, 파운드리, 패키징 기업까지 연결됩니다. AI 가속기를 만들려면 GPU와 HBM이 함께 설계되고 검증되어야 하기 때문입니다. 그래서 어떤 회사가 HBM을 잘 만든다는 것은 단순히 메모리칩만 잘 만든다는 뜻이 아니라, 고객사와 함께 고성능 패키지를 안정적으로 공급할 수 있다는 의미에 가깝습니다.

특히 AI 반도체는 성능 경쟁이 매우 빠릅니다. 모델 크기는 커지고, 데이터센터 전력 비용은 부담이 되고, 고객사는 더 빠르고 효율적인 시스템을 원합니다. 이때 HBM은 대역폭, 용량, 전력 효율, 발열 관리가 함께 중요합니다. 한 가지 수치만 좋아도 부족하고, 실제 서버에서 안정적으로 돌아가는지가 더 중요합니다.

또 HBM은 공급이 단기간에 크게 늘어나기 어려운 제품입니다. 고급 D램 공정, 적층 기술, TSV, 패키징 생산능력이 모두 필요하기 때문입니다. 그래서 AI 투자 사이클이 강해질 때 HBM 공급 부족 이야기가 자주 나옵니다. 반대로 AI 투자 속도가 둔화되면 HBM 수요 전망도 흔들릴 수 있습니다. 투자 관점에서는 이 부분을 함께 봐야 합니다.

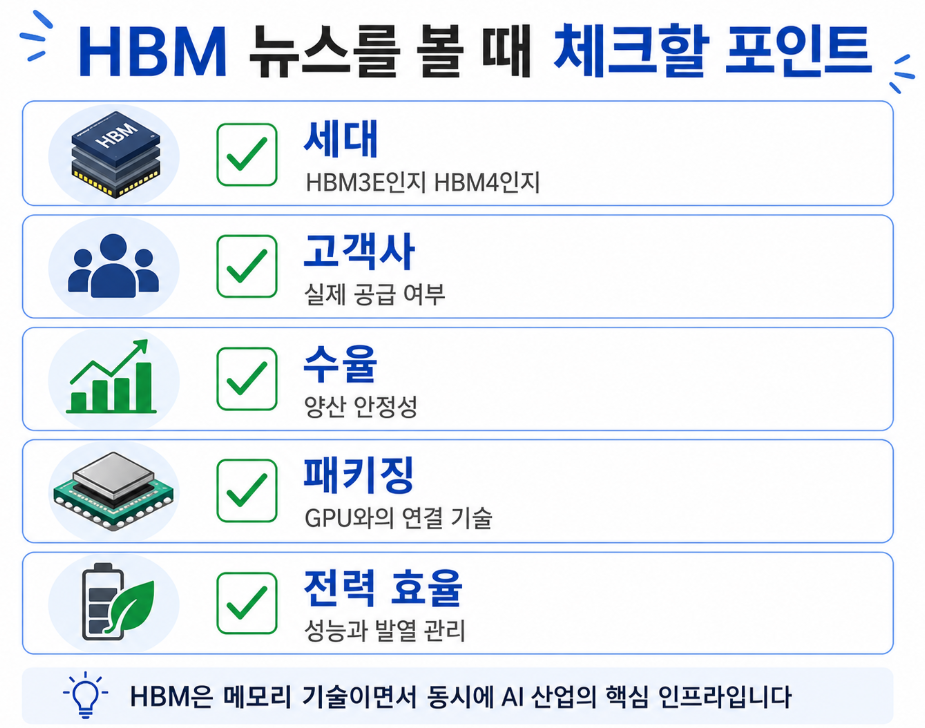

HBM 관련 뉴스를 볼 때 체크하면 좋은 포인트입니다.

  • 세대: HBM3, HBM3E, HBM4 중 어떤 제품인지 확인해 보세요.
  • 고객사: AI 가속기 업체에 실제 공급되거나 인증을 받았는지가 중요합니다.
  • 수율: 대량 생산에서 안정적으로 양품을 만들 수 있는지가 핵심입니다.
  • 패키징: GPU와 HBM을 고성능으로 연결하는 기술력이 필요합니다.
  • 전력 효율: AI 데이터센터에서는 성능만큼 전기 사용량과 발열도 중요합니다.

3-2. 어려운 용어를 짧게 정리해보겠습니다

대역폭은 데이터를 얼마나 많이 옮길 수 있는지 나타내는 수치입니다. 도로 폭이 넓을수록 차가 많이 지나가듯, 대역폭이 클수록 GPU가 데이터를 더 빠르게 받을 수 있습니다. 적층은 칩을 여러 장 쌓는다는 뜻입니다. HBM은 D램을 수직으로 쌓아 공간을 아끼고 성능을 높입니다.

TSV는 쌓인 칩 사이를 연결하는 수직 전기 통로입니다. 패키징은 반도체 칩을 실제 제품처럼 묶고 연결하는 과정입니다. 예전에는 패키징이 마무리 공정처럼 여겨졌지만, HBM 시대에는 성능을 좌우하는 핵심 기술이 됐습니다. 수율은 정상 제품이 나오는 비율입니다. 고성능 제품일수록 수율을 안정적으로 확보하는 일이 중요합니다.

정리하면 HBM은 AI 시대의 “빠른 데이터 창고”입니다. AI가 똑똑해지려면 계산을 잘하는 GPU도 필요하지만, 그 GPU에 데이터를 빠르게 공급하는 메모리도 필요합니다. 그래서 HBM은 단순한 부품을 넘어 AI 반도체 성능과 데이터센터 효율을 결정하는 핵심 요소가 됐습니다. 앞으로 HBM3E, HBM4, 그리고 그 이후 세대가 어떻게 발전하는지 보면 AI 반도체 시장의 흐름을 더 쉽게 이해할 수 있습니다.

확인에 참고한 공식·관련 자료

반도체 제품 수치와 공급 일정은 제조사 발표, 고객사 인증, 실제 양산 상황에 따라 바뀔 수 있습니다. 최신 투자 판단에는 각 회사의 공식 발표와 실적 자료를 함께 확인하는 것이 좋습니다.
